The Divide-By Module option provides a method to divide the effective resolution and signal frequency of a quadrature output incremental encoder. The Divide By option is available with the BEI Optical Isolator and Broadcaster. The module receives quadrature counts from an incremental encoder and divides them by a predetermined integer value. The index signal is passed through without modification. When combined with the Optical Isolator a single encoder can be used to feed different control devices, synchronizing their outputs at different ratios. This can lower parts count and reduce overall system costs. This module accepts single ended or differential inputs and divides the signal by a factory set number from 2 to 256. The resulting output signal is a reduced resolution of the input signal. Ideal for use in machine retrofitting and for applications where a different resolution output is needed from the same encoder source. When ordering, make sure to specify the divide-by amount in the model number (see ordering options below).
BEI Sensors Accessory EMDR1-DB

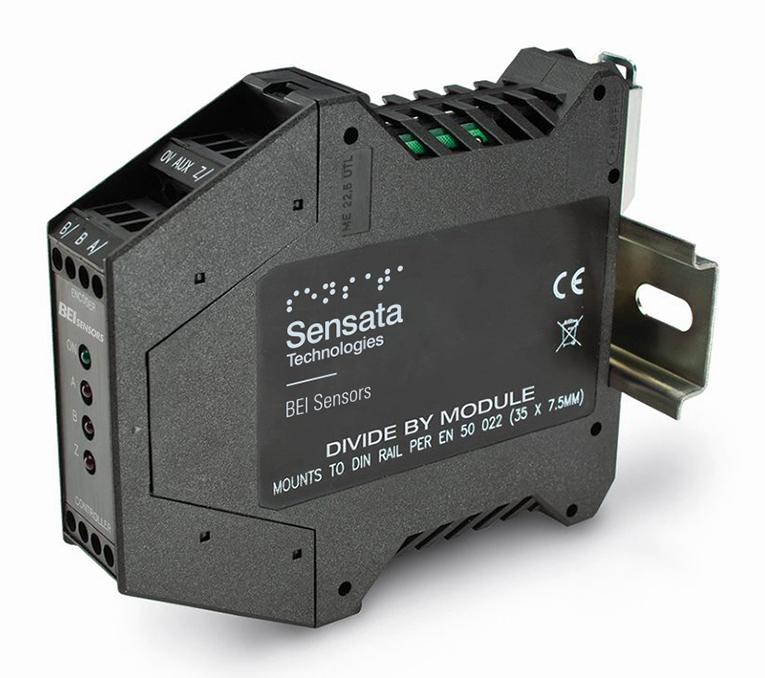

Electronic Modules Divide-By Module EMDR1-DB
| Brand |
|---|
BEI Sensors powstało w 2010 roku z połączenia BEI Industrial Encoders, BEI Duncan Electronics i BEI Ideacod.
BEI Duncan, założona w 1960 roku BEI Duncan jest znany jako wiodący producent enkoderów liniowych i obrotowych. Dzięki innowacyjnym projektom i specjalistycznym materiałom czujniki producenta zapewniają doskonałą wydajność w trudnych warunkach, w których wymagana jest długa żywotność.
Założona w 1977 roku firma BEI Industrial Encoders zyskała światową reputację dzięki wysokiej jakości przemysłowych koderów optycznych, ustanawiając nowy standard terminowej dostawy i obsługi klienta. Wytrzymałe czujniki marki oferowały szeroką gamę opcji mechanicznych, elektrycznych i środowiskowych, zaprojektowanych do wszystkich rodzajów aplikacji sterowania ruchem.
BEI Ideacod została założona w 1979 roku i specjalizuje się w przemysłowych enkoderach obrotowych na rynki europejskie. Marka oferowała kompletną linię jednoobrotowych i wieloobrotowych enkoderów absolutnych i inkrementalnych z certyfikatem ATEX.
Enkodery i czujniki stosowane w przemyśle naftowym i gazowym muszą wytrzymywać wysokie temperatury i ciśnienia, miejsca zagrożone wybuchem, a także silne wstrząsy i wibracje, narażenie na chemikalia, brud i wilgoć. Dla wielu produktów BEI dostępne są twardo anodowane obudowy czujników, testy szczelności, rozszerzone zakresy temperatur i różne opcje uszczelnień. BEI Sensors oferuje również jedną z największych gam produktów przeznaczonych do stref niebezpiecznych, w tym UL Class I Division 1 i 2, Class II Division 1 i 2, ATEX Zone 1 i Zone 2. Dostępne są również różne protokoły komunikacyjne, w tym Profibus, CANopen i DeviceNet.
Kluczowe korzyści wynikające z zastosowania czujników BEI:
- rozdzielczość 10 000 impulsów/obr (typ przyrostowy), 12 bitów (typ bezwzględny), wysoka dokładność pomiaru (błąd względny nie przekracza 0,1%);
- wysokiej jakości materiały (anodowane aluminium, stal nierdzewna) oraz dodatkowe uszczelnienie zapewniają wysoką odporność na zużycie w każdym środowisku;
- ustawianie trybów pracy za pomocą własnego oprogramowania;
- szybkość odpowiedzi sygnału czujnika wynosi 5 ms;
Do transportu sygnału oferowane są adaptery, wzmacniacze, moduły bezprzewodowej transmisji danych.
Katalog BEI Sensors obejmuje:
Enkodery inkrementalne
Idealny do zastosowań, w których wymagany jest ruch względny. Enkodery inkrementalne BEI Sensors są dobrze przystosowane do sterowania prędkością.
Enkodery są dostępne z wałem gładkim lub drążonym (ślepym i przelotowym) w rozmiarach opakowań od 1,18″ (30 mm) do 5,2″ (132,08 mm).
Enkodery absolutne jednoobrotowe
Enkodery absolutne jednoobrotowe BEI Sensors są idealne do zastosowań, w których system wymaga kontroli położenia lub gdy przerwy w dostawie prądu nie mogą wytrzymać „cyklu resetowania”.
Enkodery są dostępne z wałem gładkim lub drążonym (ślepym i przelotowym) w rozmiarach opakowań od 2,3″ (58mm) do 4,6″ (116mm).
Enkodery absolutne wieloobrotowe
Enkodery absolutne wieloobrotowe BEI Sensors są idealne do zastosowań, w których urządzenie porusza się z umiarkowaną prędkością przez kilka obrotów lub jest nieaktywne przez dłuższy czas.
Enkodery są dostępne z wałem gładkim lub drążonym (ślepym i przelotowym) w rozmiarach opakowań od 2,3″ (58mm) do 4,3″ (109mm).
Enkodery do stref niebezpiecznych i bezpieczeństwa funkcjonalnego
BEI Sensors oferuje pełną gamę enkoderów z certyfikatami UL, ATEX i IECEx do stref zagrożonych wybuchem. Certyfikaty obejmują UL Class I, Division 1 i 2 oraz Class II, Division 1 i 2, a także ATEX Zone 1 i Zone 2
Dostępne są metody ochrony przeciwwybuchowej, ognioodpornej, iskrobezpiecznej lub niezapalnej.
Enkodery dla bezpieczeństwa funkcjonalnego
BEI Sensors produkuje najbardziej kompletną linię funkcjonalnych enkoderów bezpieczeństwa do poziomu SIL3/PLe. Enkodery dostępne są w szerokiej gamie rozmiarów i rodzajów opakowań: średnica zewnętrzna 58 mm i 90 mm, wał i wał przelotowy do 30 mm
Kompatybilność wsteczna z enkoderami, które nie zostały zaprojektowane z myślą o bezpieczeństwie funkcjonalnym, umożliwia łatwą modernizację istniejących instalacji.
Sprzęt iskrobezpieczny
Iskrobezpieczeństwo to metoda ochrony, która wykorzystuje barierę ochronną umieszczoną w bezpiecznym obszarze w celu ograniczenia energii dostępnej do zapłonu. Enkodery IS MUSZĄ być zainstalowane z barierą bezpieczeństwa, aby spełnić wymagania certyfikacyjne.
Enkodery ognioszczelne
Bezpieczeństwo przeciwpożarowe to metoda ochrony stosowana do styków, systemów, obwodów i urządzeń, które nie mogą wytworzyć wystarczającej energii elektrycznej lub cieplnej do zapalenia palnych gazów lub oparów w normalnych warunkach pracy i warunkach środowiskowych. Urządzenia ognioodporne BEI Sensors nie wymagają specjalnej obudowy ani innej ochrony fizycznej.
Enkodery liniowe
BEI Sensors Liniowe przetworniki położenia serii 700, 6300 i 6400 są szeroko stosowane w narzędziach wiertniczych w przemyśle naftowym i gazowym. Każdy czujnik jest zwykle dostosowany do konkretnego zastosowania klienta
Power:
The divide by module can accommodate standard operating voltages from 5 to 28 VDC. It should never be connected directly to AC power mains. The module draws approximately 75 mA and a green LED indicates the unit is powered. The divide by module does not provide power to the encoder. Any encoders used in conjunction with this module must be connected to their own power.
Signal:
Specifying a divide by module requires knowledge of three system parameters: the DC supply voltage available in the system; the encoder output type (logic levels and driver type); and the input signal specifications of the receiving electronics.
Output Code Format From Encoders
Dual Channel in quadrature plus index and complements. Data lines are designated A, B, Z, A/, B/, Z/ at the module.
Output Signal Type From Encoder
Differential line driver (Use Connection Instructions #1)
Single ended line driver (Use Connection Instructions #2)
Single ended open collector with pull-up resistors internal to encoder
(Use Connection Instructions #3)
Single ended, open collector (Use Connection Instructions #3)
Output Signal Voltage Level From Encoder
5 VDC (TTL, RS422 compatible, line driver)
12-15 VDC
24VDC
Frequency Response of Optical Isolator
1 MHz, maximum
Power Requirements For Optical Isolator
5-28 VDC ±5%, 75mA plus load current
Optical Isolator Output Options
28V/V Line Driver, 100mA source/sink, Vout = Vin
28V/5 Line Driver, 100mA source/sink, Vout = 5V (Derate output current to 50mA with supply voltage > 12VDC)
28V/OC NPN Open Collector, 80mA sink
Protection Level
Supply lines protected against over voltage to 60 volts and reverse voltage
Tristate Outputs
Available as –S Special Feature
