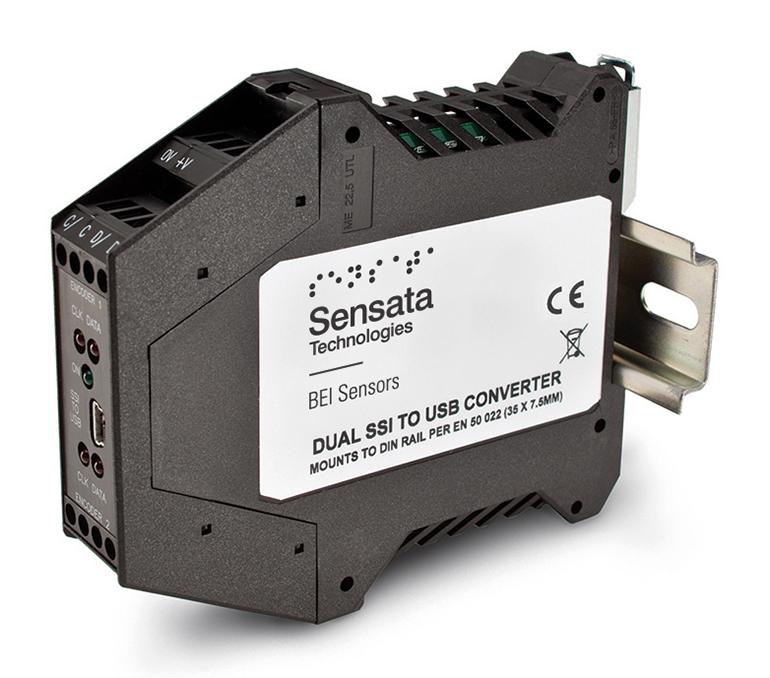

The Dual Encoder to USB Converter translates encoder position to industry standard USB 2.0 format that can be read by a computer. Each module can handle signals from two encoders. Modules are available for SSI absolute encoders, as well as quadrature incremental encoders. The module can be programmed through the USB interface for number of bits with absolute encoders. For incremental encoders, count mode (X1, X2, X4), reset, preset, and preset/reset on index are programmable through the USB input. Incremental encoder counter register length is programmable, up to 32 bits. The Encoder to USB Converter is ideal for system setup and debugging, data acquisition and PC based control applications. 3-meter USB cable included. *Optional programmable data sample function allows module to automatically capture readings on an accurate time clock. See -S in Ordering Options below.
BEI Sensors Accessory EMDR1-SS, EMDR1-QS
Electronic Modules Dual Encoder USB Converter EMDR1-SS, EMDR1-QS
| Brand |
|---|
BEI Sensors powstało w 2010 roku z połączenia BEI Industrial Encoders, BEI Duncan Electronics i BEI Ideacod.
BEI Duncan, założona w 1960 roku BEI Duncan jest znany jako wiodący producent enkoderów liniowych i obrotowych. Dzięki innowacyjnym projektom i specjalistycznym materiałom czujniki producenta zapewniają doskonałą wydajność w trudnych warunkach, w których wymagana jest długa żywotność.
Założona w 1977 roku firma BEI Industrial Encoders zyskała światową reputację dzięki wysokiej jakości przemysłowych koderów optycznych, ustanawiając nowy standard terminowej dostawy i obsługi klienta. Wytrzymałe czujniki marki oferowały szeroką gamę opcji mechanicznych, elektrycznych i środowiskowych, zaprojektowanych do wszystkich rodzajów aplikacji sterowania ruchem.
BEI Ideacod została założona w 1979 roku i specjalizuje się w przemysłowych enkoderach obrotowych na rynki europejskie. Marka oferowała kompletną linię jednoobrotowych i wieloobrotowych enkoderów absolutnych i inkrementalnych z certyfikatem ATEX.
Enkodery i czujniki stosowane w przemyśle naftowym i gazowym muszą wytrzymywać wysokie temperatury i ciśnienia, miejsca zagrożone wybuchem, a także silne wstrząsy i wibracje, narażenie na chemikalia, brud i wilgoć. Dla wielu produktów BEI dostępne są twardo anodowane obudowy czujników, testy szczelności, rozszerzone zakresy temperatur i różne opcje uszczelnień. BEI Sensors oferuje również jedną z największych gam produktów przeznaczonych do stref niebezpiecznych, w tym UL Class I Division 1 i 2, Class II Division 1 i 2, ATEX Zone 1 i Zone 2. Dostępne są również różne protokoły komunikacyjne, w tym Profibus, CANopen i DeviceNet.
Kluczowe korzyści wynikające z zastosowania czujników BEI:
- rozdzielczość 10 000 impulsów/obr (typ przyrostowy), 12 bitów (typ bezwzględny), wysoka dokładność pomiaru (błąd względny nie przekracza 0,1%);
- wysokiej jakości materiały (anodowane aluminium, stal nierdzewna) oraz dodatkowe uszczelnienie zapewniają wysoką odporność na zużycie w każdym środowisku;
- ustawianie trybów pracy za pomocą własnego oprogramowania;
- szybkość odpowiedzi sygnału czujnika wynosi 5 ms;
Do transportu sygnału oferowane są adaptery, wzmacniacze, moduły bezprzewodowej transmisji danych.
Katalog BEI Sensors obejmuje:
Enkodery inkrementalne
Idealny do zastosowań, w których wymagany jest ruch względny. Enkodery inkrementalne BEI Sensors są dobrze przystosowane do sterowania prędkością.
Enkodery są dostępne z wałem gładkim lub drążonym (ślepym i przelotowym) w rozmiarach opakowań od 1,18″ (30 mm) do 5,2″ (132,08 mm).
Enkodery absolutne jednoobrotowe
Enkodery absolutne jednoobrotowe BEI Sensors są idealne do zastosowań, w których system wymaga kontroli położenia lub gdy przerwy w dostawie prądu nie mogą wytrzymać „cyklu resetowania”.
Enkodery są dostępne z wałem gładkim lub drążonym (ślepym i przelotowym) w rozmiarach opakowań od 2,3″ (58mm) do 4,6″ (116mm).
Enkodery absolutne wieloobrotowe
Enkodery absolutne wieloobrotowe BEI Sensors są idealne do zastosowań, w których urządzenie porusza się z umiarkowaną prędkością przez kilka obrotów lub jest nieaktywne przez dłuższy czas.
Enkodery są dostępne z wałem gładkim lub drążonym (ślepym i przelotowym) w rozmiarach opakowań od 2,3″ (58mm) do 4,3″ (109mm).
Enkodery do stref niebezpiecznych i bezpieczeństwa funkcjonalnego
BEI Sensors oferuje pełną gamę enkoderów z certyfikatami UL, ATEX i IECEx do stref zagrożonych wybuchem. Certyfikaty obejmują UL Class I, Division 1 i 2 oraz Class II, Division 1 i 2, a także ATEX Zone 1 i Zone 2
Dostępne są metody ochrony przeciwwybuchowej, ognioodpornej, iskrobezpiecznej lub niezapalnej.
Enkodery dla bezpieczeństwa funkcjonalnego
BEI Sensors produkuje najbardziej kompletną linię funkcjonalnych enkoderów bezpieczeństwa do poziomu SIL3/PLe. Enkodery dostępne są w szerokiej gamie rozmiarów i rodzajów opakowań: średnica zewnętrzna 58 mm i 90 mm, wał i wał przelotowy do 30 mm
Kompatybilność wsteczna z enkoderami, które nie zostały zaprojektowane z myślą o bezpieczeństwie funkcjonalnym, umożliwia łatwą modernizację istniejących instalacji.
Sprzęt iskrobezpieczny
Iskrobezpieczeństwo to metoda ochrony, która wykorzystuje barierę ochronną umieszczoną w bezpiecznym obszarze w celu ograniczenia energii dostępnej do zapłonu. Enkodery IS MUSZĄ być zainstalowane z barierą bezpieczeństwa, aby spełnić wymagania certyfikacyjne.
Enkodery ognioszczelne
Bezpieczeństwo przeciwpożarowe to metoda ochrony stosowana do styków, systemów, obwodów i urządzeń, które nie mogą wytworzyć wystarczającej energii elektrycznej lub cieplnej do zapalenia palnych gazów lub oparów w normalnych warunkach pracy i warunkach środowiskowych. Urządzenia ognioodporne BEI Sensors nie wymagają specjalnej obudowy ani innej ochrony fizycznej.
Enkodery liniowe
BEI Sensors Liniowe przetworniki położenia serii 700, 6300 i 6400 są szeroko stosowane w narzędziach wiertniczych w przemyśle naftowym i gazowym. Każdy czujnik jest zwykle dostosowany do konkretnego zastosowania klienta
| Supply Voltage | 5 V ± 5% (powered by USB port) |
| Supply Current | 100 mA Max |
| Input Devices | 2 SSI Absolute or 2 Incremental Encoders |
| Output Format | USB 2.0 |
| Note: Encoders powered separately by external supply. | |
| Operating Temperature | 0º to 70º C |
